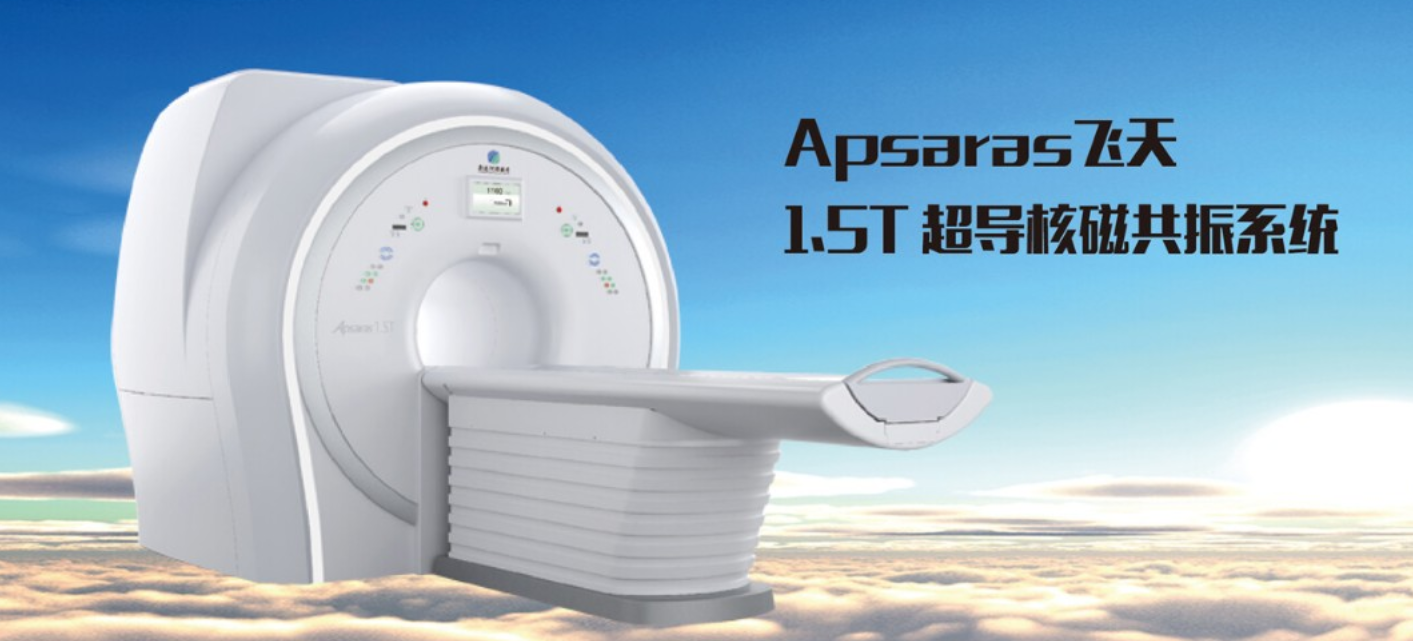

電氣康達Apsaras MR 1.5T頸動脈斑塊的臨床應用
2020-06-28 19469
隨著我國人口老齡化進程的加速,，高脂血癥,、高血壓、糖尿病,、肥胖以及吸煙等中老年人常見的慢性病或不良嗜好,，正在加重、加快動脈粥樣硬化疾病的發展,。
▍一,、概述
研究證實，動脈粥樣硬化疾病是導致心腦血管事件的最大危險因素,。
頸動脈粥樣硬化斑塊與腦卒中密切相關,，缺血性卒中占所有類型卒中的 80%，其中25%-50%的患者由不穩定性動脈粥樣硬化斑塊引起,，其中易損斑塊的破裂,、脫落是缺血性腦卒中主要的發病機制之一。頸動脈作為動脈粥樣硬化疾病容易累及的部位,，正在受到越來越多的關注,。
目前，對頸動脈粥樣硬化疾病的評價,，通常采用超聲,、CTA、MRA,、DSA等,。這些技術側重于對管腔狹窄程度的評價，而對粥樣硬化斑塊本身的評價比較局限,。高分辨磁共振成像技術不僅能夠評價斑塊的大小,，較好地顯示斑塊形態特征，如斑塊的形狀,、斑塊表面有無潰瘍,，更可以識別斑塊內不同組織成分，定量評價斑塊內容物,，如脂質核,、纖維帽、出血及鈣化等成分,，從而可以對斑塊進行定性分析,，在判斷斑塊穩定性方面有著較明顯的優勢,。
▍二、檢查方法
磁共振血管檢查技術可以分為亮血法和黑血法,，黑血法在顯示血流的同時可以很好地顯示周圍組織,，現在主要用黑血法進行頸動脈斑塊的分析。
頸動脈斑塊MRI檢查常規方法,，先用時間飛躍法進行“亮血”掃描,，初步確定斑塊位置、范圍及頸動脈分叉位置,，然后對斑塊進行軸位掃描,，再掃描 T1WI、T2WI,、質子加權成像(PDWI) ,，通過4個序列的不同信號強度，可獲得斑塊成分的相關信息,，包括炎癥反應,、新生血管、脂質核心,、出血,、纖維帽、鈣化,、血栓形成等。
掃描檢查結束后再通過采集到的數據,，醫生要集中某個時間段,，進行繁瑣的測量評判。這樣大大增加醫生的工作量,，還會因?yàn)槊课会t(yī)生的評判標準不統一,，很難實現真正意義上定量、定性分析,。同時,，需要給患者增加心電門控進行掃描，這樣對血管性疾病評判更加準確,，可是大大影響了掃描操作的便捷性,，增加醫生的工作負擔。
電氣康達Apsaras MR 1.5T的頸動脈斑塊檢查相對簡單,，斑塊后處理分析便捷,，而且序列掃描不需要為患者佩戴心電門控。后處理僅需三步,，第一步導入序列,，第二步畫取參照區域肌肉,，第三步選取狹窄血管，頸動脈斑塊自動識別,，統計數據自動生成,。不僅減少了醫生的工作負擔，而且得到頸動脈斑塊定位,、定量,、定性的準確評價。
▍三,、技術參數
電氣康達Apsaras MR 1.5T頸動脈斑塊分析,。
◆ 采用電氣康達16通道相控陣頭頸聯合線圈 (RAPID Head&Neck Coil for 16ch Receiver )
◆ 掃描序列：高清 SE TR 500/TE 12，2次射頻激勵,，壓脂技術,，黑血法。“雷達技術”有效抑制的偽影,，實現圖像高保真采集,。采用FOV 180mm，ReconMatrix 512,，分辨率達到0.35mm,， 可以很好地顯示正常動脈壁（厚約1mm）及動脈斑塊成分，實現了磁共振高分辨顯示,。
◆ 患者的選?。号R床或其他相關檢查證實存在斑塊的患者為佳；磁共振頭部檢查患者且年齡超過 60 歲患者,，亦可進行斑塊篩查掃描,。
▍四,、總結
1,、快速掃描：序列掃描時間設定在 3 分鐘內，可以在常規掃描中使用,；
2,、患者無需應用心電門控，大大節省操作步驟,；
3,、電氣康達的雷達技術提升了斑塊分析的準確性,，不僅能夠完美的抑制患者的動脈搏動偽影，同時提供了高分辨率的圖像質量,，以供斑塊后處理評價,，提高準確性；
4,、電氣康達斑塊分析的軟件操作非常輕松,，只需要三步，減少醫生的工作負擔,，不僅能夠評價斑塊的大小,，還能較好地顯示斑塊形態特征，如斑塊的形狀,、斑塊表面有無潰瘍,，可以識別斑塊內不同組織成分，定量評價斑塊內容物,，如脂質核,、纖維帽、出血及鈣化等成分,，從而可以對斑塊進行定性分析,，在判斷斑塊穩定性方面有優勢。
電氣康達該技術目前實現了統一的評判標準,；正與國內多家大型三甲醫院進行了臨床,、科研合作，得到廣泛好評,，必將成為頸動脈斑塊的影像學診斷利器,。
撰稿 | 大放事業部 郝彬
審校 | 樸常福
排版 | Simon
▍一,、概述
研究證實，動脈粥樣硬化疾病是導致心腦血管事件的最大危險因素,。
頸動脈粥樣硬化斑塊與腦卒中密切相關,，缺血性卒中占所有類型卒中的 80%，其中25%-50%的患者由不穩定性動脈粥樣硬化斑塊引起,，其中易損斑塊的破裂,、脫落是缺血性腦卒中主要的發病機制之一。頸動脈作為動脈粥樣硬化疾病容易累及的部位,，正在受到越來越多的關注,。
目前，對頸動脈粥樣硬化疾病的評價,，通常采用超聲,、CTA、MRA,、DSA等,。這些技術側重于對管腔狹窄程度的評價，而對粥樣硬化斑塊本身的評價比較局限,。高分辨磁共振成像技術不僅能夠評價斑塊的大小,，較好地顯示斑塊形態特征，如斑塊的形狀,、斑塊表面有無潰瘍,，更可以識別斑塊內不同組織成分，定量評價斑塊內容物,，如脂質核,、纖維帽、出血及鈣化等成分,，從而可以對斑塊進行定性分析,，在判斷斑塊穩定性方面有著較明顯的優勢,。
▍二、檢查方法
磁共振血管檢查技術可以分為亮血法和黑血法,，黑血法在顯示血流的同時可以很好地顯示周圍組織,，現在主要用黑血法進行頸動脈斑塊的分析。
頸動脈斑塊MRI檢查常規方法,，先用時間飛躍法進行“亮血”掃描,，初步確定斑塊位置、范圍及頸動脈分叉位置,，然后對斑塊進行軸位掃描,，再掃描 T1WI、T2WI,、質子加權成像(PDWI) ,，通過4個序列的不同信號強度，可獲得斑塊成分的相關信息,，包括炎癥反應,、新生血管、脂質核心,、出血,、纖維帽、鈣化,、血栓形成等。
掃描檢查結束后再通過采集到的數據,，醫生要集中某個時間段,，進行繁瑣的測量評判。這樣大大增加醫生的工作量,，還會因?yàn)槊课会t(yī)生的評判標準不統一,，很難實現真正意義上定量、定性分析,。同時,，需要給患者增加心電門控進行掃描，這樣對血管性疾病評判更加準確,，可是大大影響了掃描操作的便捷性,，增加醫生的工作負擔。
電氣康達Apsaras MR 1.5T的頸動脈斑塊檢查相對簡單,，斑塊后處理分析便捷,，而且序列掃描不需要為患者佩戴心電門控。后處理僅需三步,，第一步導入序列,，第二步畫取參照區域肌肉,，第三步選取狹窄血管，頸動脈斑塊自動識別,，統計數據自動生成,。不僅減少了醫生的工作負擔，而且得到頸動脈斑塊定位,、定量,、定性的準確評價。
▍三,、技術參數
電氣康達Apsaras MR 1.5T頸動脈斑塊分析,。
◆ 采用電氣康達16通道相控陣頭頸聯合線圈 (RAPID Head&Neck Coil for 16ch Receiver )
◆ 掃描序列：高清 SE TR 500/TE 12，2次射頻激勵,，壓脂技術,，黑血法。“雷達技術”有效抑制的偽影,，實現圖像高保真采集,。采用FOV 180mm，ReconMatrix 512,，分辨率達到0.35mm,， 可以很好地顯示正常動脈壁（厚約1mm）及動脈斑塊成分，實現了磁共振高分辨顯示,。
◆ 患者的選?。号R床或其他相關檢查證實存在斑塊的患者為佳；磁共振頭部檢查患者且年齡超過 60 歲患者,，亦可進行斑塊篩查掃描,。
◆ 掃描定位：頭部檢查患者可行二次定位，選擇相應的頭頸聯合線圈,。定位頸內,、頸外動脈分叉處上 2cm 為中心掃描（斑塊好發部位）。

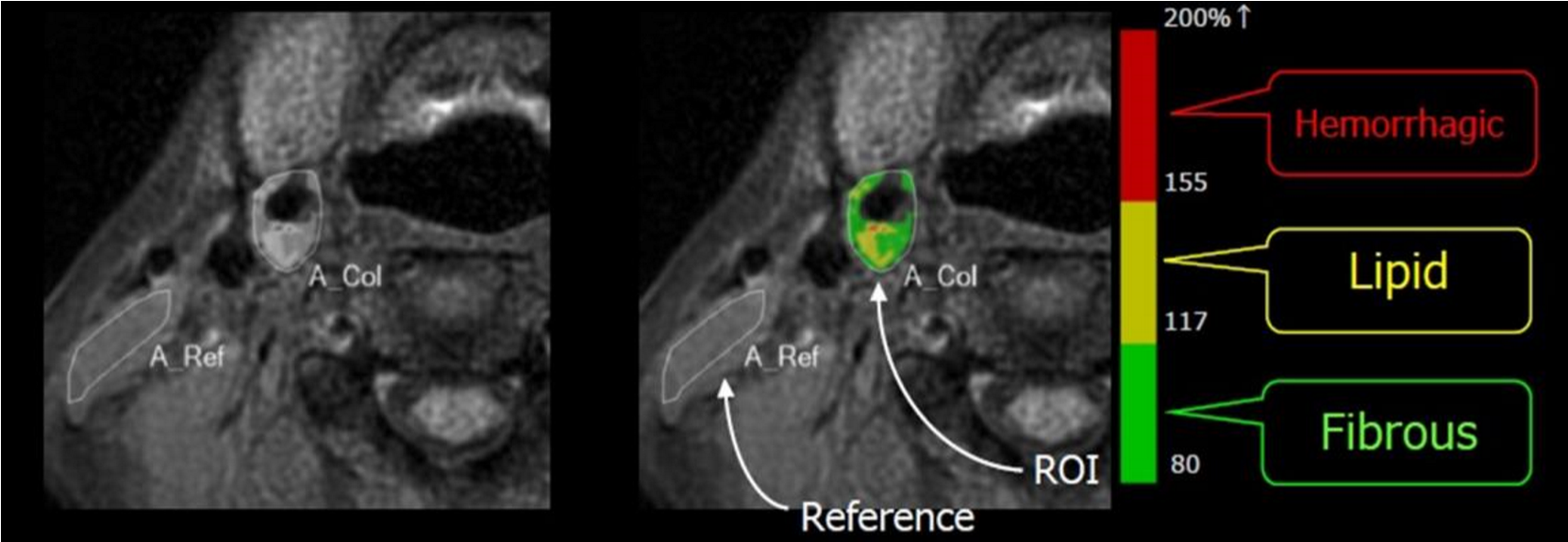

出血性成分（紅色）,、脂肪成分（黃色）、纖維成分（綠色）
▍四,、總結
1,、快速掃描：序列掃描時間設定在 3 分鐘內，可以在常規掃描中使用,；
2,、患者無需應用心電門控，大大節省操作步驟,；
3,、電氣康達的雷達技術提升了斑塊分析的準確性,，不僅能夠完美的抑制患者的動脈搏動偽影，同時提供了高分辨率的圖像質量,，以供斑塊后處理評價,，提高準確性；
4,、電氣康達斑塊分析的軟件操作非常輕松,，只需要三步，減少醫生的工作負擔,，不僅能夠評價斑塊的大小,，還能較好地顯示斑塊形態特征，如斑塊的形狀,、斑塊表面有無潰瘍,，可以識別斑塊內不同組織成分，定量評價斑塊內容物,，如脂質核,、纖維帽、出血及鈣化等成分,，從而可以對斑塊進行定性分析,，在判斷斑塊穩定性方面有優勢。
電氣康達該技術目前實現了統一的評判標準,；正與國內多家大型三甲醫院進行了臨床,、科研合作，得到廣泛好評,，必將成為頸動脈斑塊的影像學診斷利器,。
撰稿 | 大放事業部 郝彬
審校 | 樸常福
排版 | Simon
