康達飛天磁共振并行采集技術介紹
2020-07-14 20578
并行采集技術（Parallel
Acquisition Technique,，PAT）是磁共振一種快速采集技術。該技術是使用多通道相控陣線圈并行采集,，并通過減少K空間相位編碼線密集度的方法,，實現磁共振圖像的快速集采。目前,，各大廠家都擁有并行采集成像技術,，已經成為常規的臨床應用工具,。
并行采集技術是利用參考掃描獲得相控陣線圈敏感度信息，再進行去卷褶的計算,。目前常用的主要有兩種,，一種稱為SENSE技術，另一種稱為GRAPPA技術,。
康達飛天磁共振把SENSE技術研發命名為RAPID技術,。
康達飛天磁共振RAPID技術能夠提供如下在臨床應用：
加快圖像采集速度,，縮短圖像采集時間,。
增加空間分辨力但不增加掃描時間,，可用于高分辨力掃描。

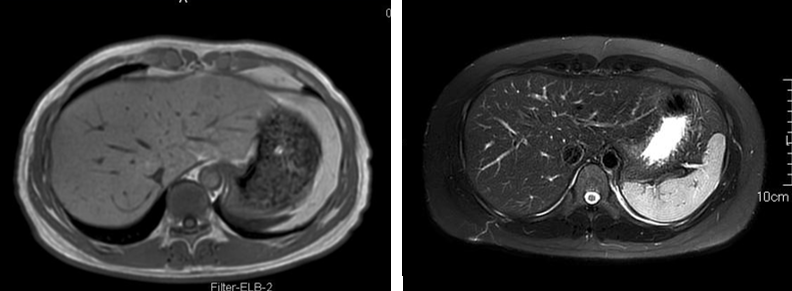

體部屏氣成像,，可縮短屏氣掃描時間,。
運動臟器掃描，如心臟成像,。
單次激發EPI掃描,，可縮短回波鏈和有效回波時間，減少偽影,、提高圖像質量,。
并行采集技術是在降低了圖像信噪比的同時，實現了圖像的快速采集,。為了解決信噪比下降的問題,，康達飛天磁共振配備較高精度及靈敏度的相控陣線圈，改善圖像信噪比,。由于并行采集技術與相控陣線圈的完美組合,，康達飛天磁共振能夠輕松完成各類臨床掃描任務。

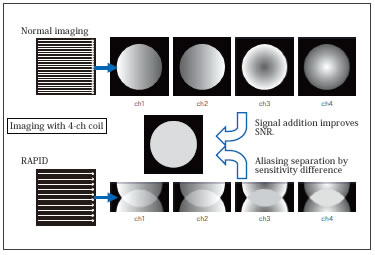

并行采集技術中,，通過相控陣線圈敏感度信息的采集,，對卷褶圖像進行解碼計算，去除圖像卷褶得到精準完整的臨床圖像,。因此,，敏感度信息數據的準確性直接影響臨床圖像的精準度?？颠_(dá)飛天磁共振獨有的3D S-map序列能夠快速準確地采集線圈敏感度信息,，同時能夠有效提高圖像的均勻度,，對于末梢、細小結構對比度的改善也有很大幫助,。
▎康達飛天磁共振RAPID的技術介紹
1,、RAPID有兩種采集加速類型：
單一方向上加速采集RAPID(Phase)
兩個方向上加速采集RAPID(Phase)、RAPID(Slice),，最大加速16倍,。
2、RAPID有三種線圈校準模式：
RCM（參考校準模式）,、SCM（自校準模式）,、PCM（預掃描校準模式）。
3,、RAPID 加速因子選擇更加智能,、精準、靈活,，可實現以0.1的數量級進階,。
根據信噪比與加速因子的平方根成反比的公式推算，隨著加速因子數值的增加,，不僅能夠提升采集速度,，同時降低圖像信噪比。
以整數倍調整加速因子,，會出現加速過量的效果,，圖像質量降低明顯；如果不使用并行采集技術,，又會在有限的時間窗內,，不能完成掃描的尷尬情況，此時醫生需要權衡采集速度和圖像質量,?？颠_(dá)飛天磁共振RAPID技術的加速因子是以0.1的數量級進階，相比只能整數倍加速的方法,，顯得智能,、精準、靈活,。
康達飛天磁共振的并行采集技術（RAPID）,，操作簡便易用，智能,、精準,、靈活的參數調整方式不僅能夠充分加速采集，還能有效改善圖像質量下降的困擾，為醫生提供了個性化的選擇方案,。相控陣線圈為線圈敏感度信息采集提供了有利的硬件支持,；配合康達獨有的3D S-map序列掃描，為快速采集提供了有利的軟件支持,。

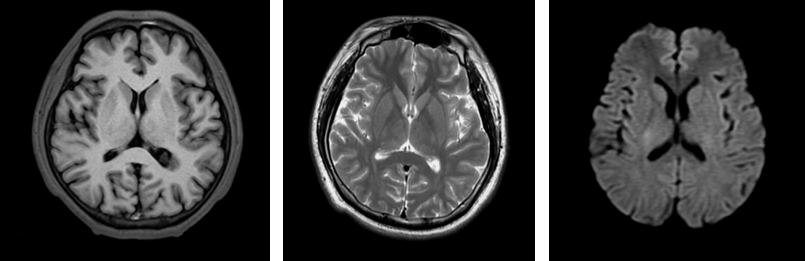

康達飛天磁共振的并行采集技術（RAPID）,，不僅能夠得到高均勻度的、高對比度的臨床診斷圖像,，還能快速完成各類臨床掃描任務,。
撰稿 | 郝彬
審校 | 樸常福
并行采集技術是利用參考掃描獲得相控陣線圈敏感度信息，再進行去卷褶的計算,。目前常用的主要有兩種,，一種稱為SENSE技術，另一種稱為GRAPPA技術,。

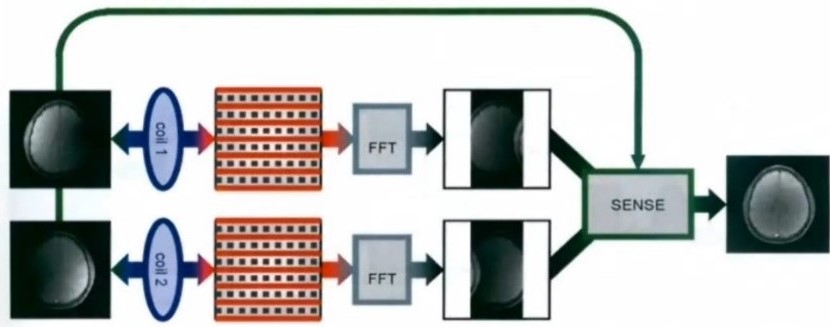

SENSE（sensitivity encoding）技術先是進行傅里葉轉換得到卷褶圖像,，再通過得到的相控陣線圈的敏感度信息去除卷褶（如圖）

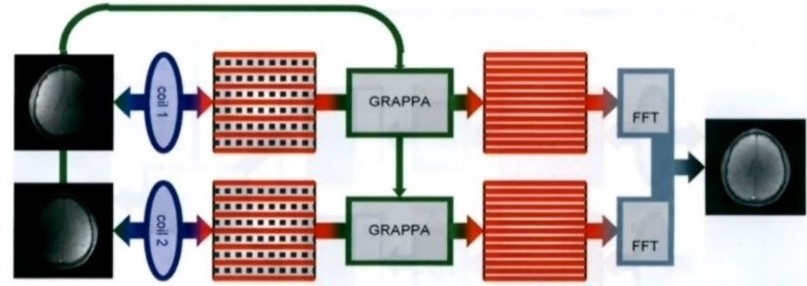

GRAPPA(generalized antocalibrating partially paralle acquisition）技術是在進行傅里葉轉換之前，利用參考掃描得到的相控陣線圈敏感度信息來填充整個K空間,，獲得全FOV空間信息后,，再利用傅里葉轉換重建圖像。（如圖）
康達飛天磁共振把SENSE技術研發命名為RAPID技術,。
康達飛天磁共振RAPID技術能夠提供如下在臨床應用：
加快圖像采集速度,，縮短圖像采集時間,。
增加空間分辨力但不增加掃描時間,，可用于高分辨力掃描。
體部屏氣成像,，可縮短屏氣掃描時間,。
運動臟器掃描，如心臟成像,。
單次激發EPI掃描,，可縮短回波鏈和有效回波時間，減少偽影,、提高圖像質量,。
并行采集技術是在降低了圖像信噪比的同時，實現了圖像的快速采集,。為了解決信噪比下降的問題,，康達飛天磁共振配備較高精度及靈敏度的相控陣線圈，改善圖像信噪比,。由于并行采集技術與相控陣線圈的完美組合,，康達飛天磁共振能夠輕松完成各類臨床掃描任務。

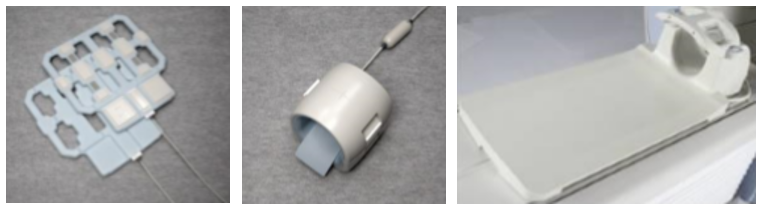

線圈
并行采集技術中,，通過相控陣線圈敏感度信息的采集,，對卷褶圖像進行解碼計算，去除圖像卷褶得到精準完整的臨床圖像,。因此,，敏感度信息數據的準確性直接影響臨床圖像的精準度?？颠_(dá)飛天磁共振獨有的3D S-map序列能夠快速準確地采集線圈敏感度信息,，同時能夠有效提高圖像的均勻度,，對于末梢、細小結構對比度的改善也有很大幫助,。
▎康達飛天磁共振RAPID的技術介紹
1,、RAPID有兩種采集加速類型：
單一方向上加速采集RAPID(Phase)
兩個方向上加速采集RAPID(Phase)、RAPID(Slice),，最大加速16倍,。
2、RAPID有三種線圈校準模式：
RCM（參考校準模式）,、SCM（自校準模式）,、PCM（預掃描校準模式）。
3,、RAPID 加速因子選擇更加智能,、精準、靈活,，可實現以0.1的數量級進階,。
根據信噪比與加速因子的平方根成反比的公式推算，隨著加速因子數值的增加,，不僅能夠提升采集速度,，同時降低圖像信噪比。
以整數倍調整加速因子,，會出現加速過量的效果,，圖像質量降低明顯；如果不使用并行采集技術,，又會在有限的時間窗內,，不能完成掃描的尷尬情況，此時醫生需要權衡采集速度和圖像質量,?？颠_(dá)飛天磁共振RAPID技術的加速因子是以0.1的數量級進階，相比只能整數倍加速的方法,，顯得智能,、精準、靈活,。
康達飛天磁共振的并行采集技術（RAPID）,，操作簡便易用，智能,、精準,、靈活的參數調整方式不僅能夠充分加速采集，還能有效改善圖像質量下降的困擾，為醫生提供了個性化的選擇方案,。相控陣線圈為線圈敏感度信息采集提供了有利的硬件支持,；配合康達獨有的3D S-map序列掃描，為快速采集提供了有利的軟件支持,。
康達飛天磁共振的并行采集技術（RAPID）,，不僅能夠得到高均勻度的、高對比度的臨床診斷圖像,，還能快速完成各類臨床掃描任務,。
撰稿 | 郝彬
審校 | 樸常福
